GGD型交流低压固定式开关柜


GGD型交流低压固定式开关柜主要以固定式结构为主。由柜体、电器元件、镀锡铜母线、绝缘件、绝缘导线组成。每台柜体是一个完整空间，可随意调节，组装和使用较为直观便利，对电气设计方案没有强制性要求，经济实用性较高。可与工位机一同形成有效的监控系统。广泛应用于变电站、发电厂矿企业以及民用建筑等。

1.技术参数

1.1额定绝缘电压660V。

1.2额定工作电压380V。

1.3额定频率50Hz。

1.4介电强度试验 1min工频耐压2.5kV。

1.5温升试验符合IEC439-1，GB7251。

1.6 标准防护等级：外壳防护等级为IP3X。

1.7 短路强度符合GB7251《低压成套开关设备和控制设备》、IEC604391-1低压成套开关设备和控制设备》标准。

2.结构特点

2.1低压开关柜柜体采用2.0mm冷轧钢板，环氧粉末静电喷涂；柜架采用型钢局部焊接，螺钉拼装而成。

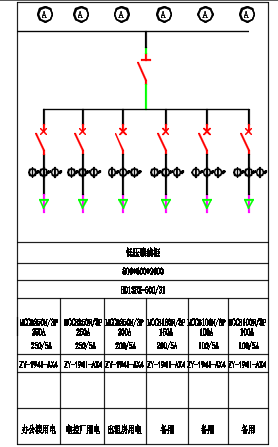

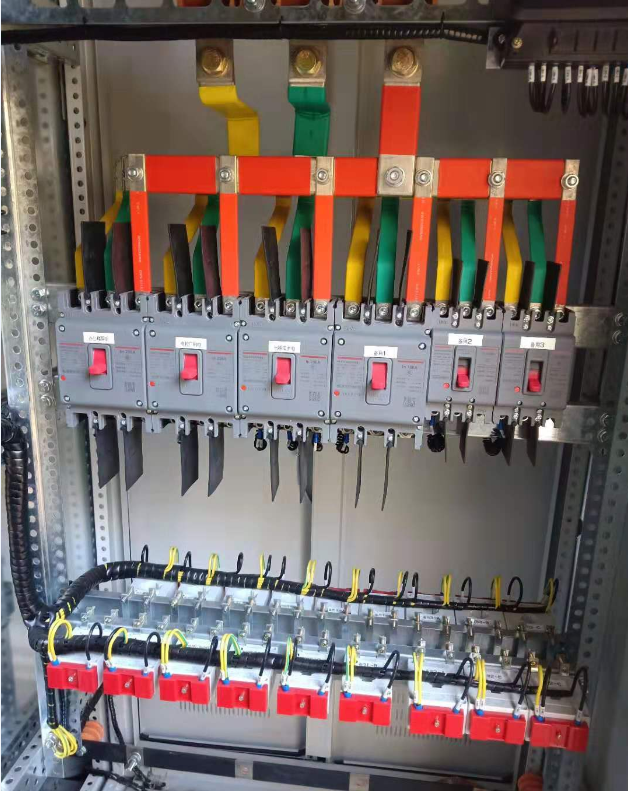

2.2柜体为封闭式结构，内部各电器元件固定式安装。柜体上下两端均有散热槽孔，门边嵌有橡塑条，提高防护性能。

2.5开关柜外形尺寸：（宽×深×高）800×600×2200/800*1000*2200。

序号

关键元器件名称

型号规格

数量

制造商（生产厂）

隔离开关

HD13BX-2000/30AC-20A Ie：2000A

上海德力西集团有限公司

柜体

前门板厚：2.1mm 后门板厚：1.3mm

材质：冷轧钢板

生产厂家：淮南东辰集团赛力威公司　联系电话：0554-6866718
