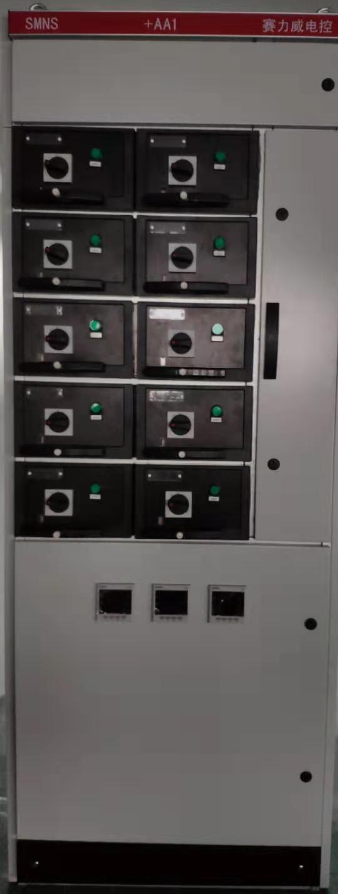

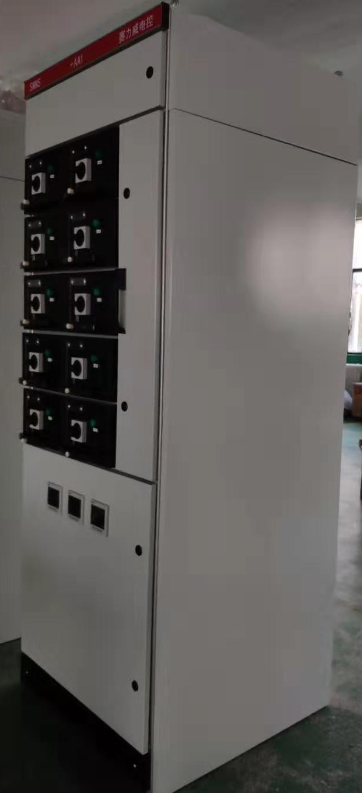

SMNS型交流低压抽出式开关柜


SMNS型交流低压抽出式开关柜采用标准化设计,具有整洁统一的外观,由柜体、电器元件、镀锡铜母线、功能板、绝缘导线组成。每台柜体由多个独立单元抽屉组成,相同规格的抽屉具有互换性,在使用和检修时互不影响。一个抽屉发生故障时不影响其他抽屉正常使用,使用检修安全方便,有效的降低了故障停电所带来的经济损失。可与工位机一同形成有效的监控系统。较固定式开关柜造价略高。广泛应用于变电站、发电厂矿企业以及民用建筑等。

1.技术参数

1.1额定绝缘电压660V。

1.2额定工作电压380V。

1.3额定频率50Hz。

1.4介电强度试验 1min工频耐压2.5kV。

1.5温升试验符合IEC439-1,GB7251。

1.6 标准防护等级:外壳防护等级为IP4X。

1.7 短路强度符合GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC604391-1低压成套开关设备和控制设备》标准。

2.结构特点

2.1低压开关柜为模块组合装配式型钢结构,易于扩展。所有组件安装在开关柜的单元模块内,不阻碍外部端子的接线。绝缘件由防潮和防火材料构成。

2.2开关柜柜架采用C型钢,内层隔板及柜体采用不小于2.0mm 厚的镀锌钢板或敷铝锌钢板,表面环氧粉末静电喷涂。

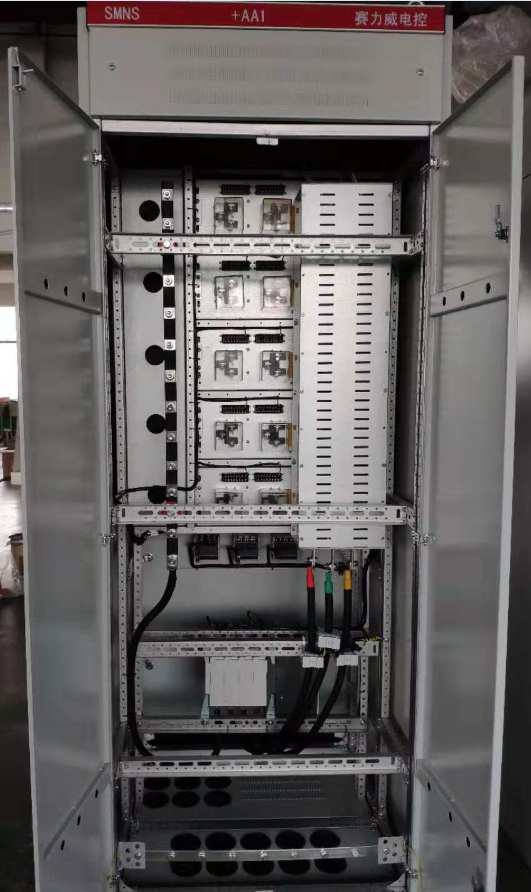

2.3开关柜内部固定分隔水平母线区、垂直母线区、电气设备区和电缆区。区域之间用钢板和阻燃性材料隔开成为相互独立的全封闭结构,最大程度防止电弧发生,便于进出线。

2.4每台柜体由多个独立单元抽屉组成,相同规格的单元抽屉具有互换性。

2.5单元抽屉具有机械联锁机构,断路器处于合闸位置时不能进行抽出单元抽屉操作。

2.6开关柜外形尺寸:(宽×深×高)800×800×2200/600*800*2200。



生产厂家:淮南东辰集团赛力威公司 联系电话:0554-6866718
